Trong hệ thống truyền động cơ khí, bánh răng trụ răng thẳng là chi tiết kinh điển và phổ biến nhất nhờ kết cấu tối ưu và hiệu suất vận hành đáng tin cậy. Việc thấu hiểu cấu tạo và đặc tính của loại bánh răng này giúp các kỹ sư lựa chọn phương án gia công phù hợp, đảm bảo sự đồng bộ cho máy móc và tối ưu hóa chi phí sản xuất.
1. Bánh răng trụ răng thẳng là gì?

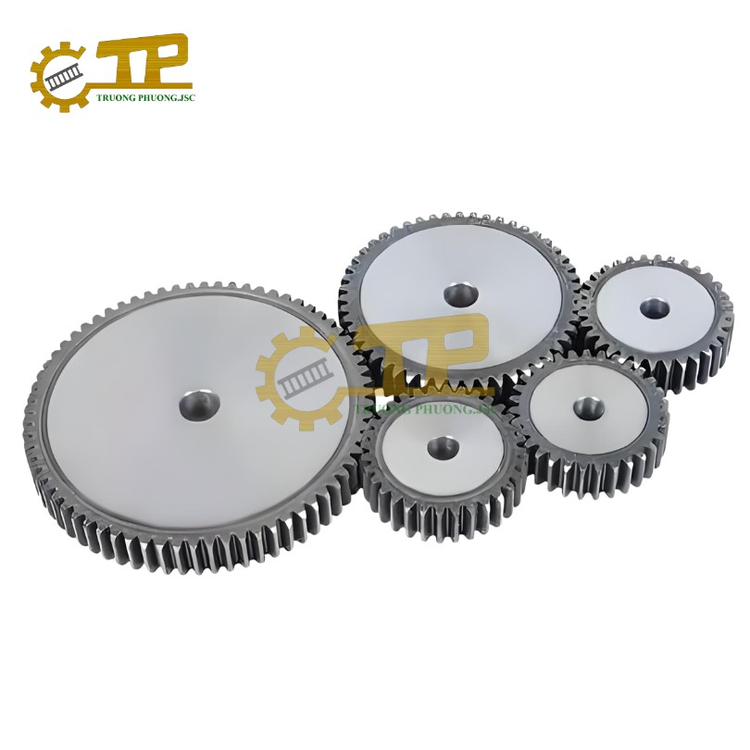

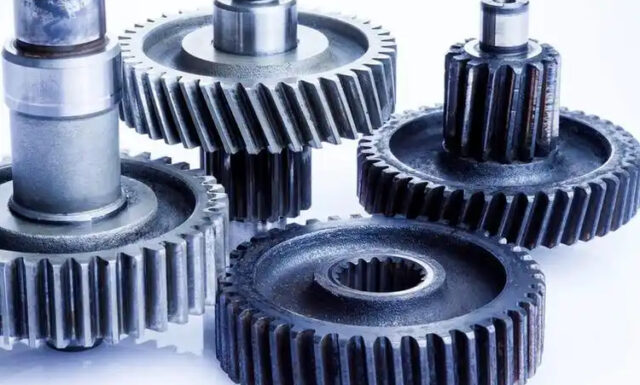

Bánh răng trụ răng thẳng có biên dạng hình trụ tròn với các răng được cắt thẳng, bố trí song song tuyệt đối với trục quay của bánh răng. Đây là giải pháp truyền động cơ bản nhất, được thiết kế chuyên dụng để truyền chuyển động và mô-men xoắn giữa hai trục song song trong cùng một mặt phẳng.
Về mặt chức năng, loại bánh răng này đóng vai trò là mắt xích trung gian truyền tải lực và tốc độ một cách liên tục, đảm bảo tỷ số truyền ổn định cho hệ thống. Đặc trưng nổi bật của bánh răng trụ thẳng là thiết kế đơn giản, quy trình gia công cơ khí không quá phức tạp nhưng mang lại hiệu suất truyền động rất cao, ít hao tổn năng lượng, đặc biệt phù hợp cho các bộ truyền vận hành ở tốc độ thấp hoặc trung bình.

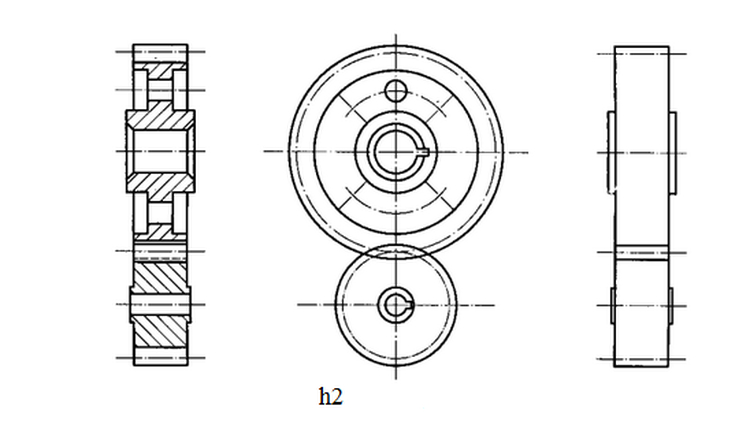

2. Cấu tạo của bánh răng trụ răng thẳng
Một bộ bánh răng trụ răng thẳng tiêu chuẩn được cấu thành từ nhiều phân đoạn kỹ thuật, mỗi bộ phận đảm nhận một vai trò cơ lý riêng biệt để tạo nên sự ổn định tổng thể:
- Vành răng: Là phần vành ngoài chứa các răng được cắt thẳng theo tiêu chuẩn Modul. Các răng này được thiết kế để tiếp xúc toàn bộ bề mặt cùng một lúc khi ăn khớp, tạo ra lực đẩy mạnh mẽ.
- Thân bánh răng: Phần thân nối liền giữa vành răng và moay ơ, có nhiệm vụ chịu lực và duy trì độ cứng vững cho bánh răng. Vật liệu thường dùng là thép C45, thép hợp kim hoặc nhựa kỹ thuật tùy theo tải trọng.
- Moay ơ: Đây là phần trung tâm dùng để lắp vào trục máy. Tùy theo yêu cầu gá đặt mà moay ơ có thể được gia công dạng gù hoặc dạng phẳng không gù để tiết kiệm không gian.
- Lỗ tâm và then khóa: Chi tiết này giúp cố định bánh răng vào trục xoay. Quy trình gia công thường bao gồm khoan lỗ tâm, xọc then và taro lỗ cấy ốc để đảm bảo bánh răng không bị trượt khi chịu mô-men xoắn lớn.
3. Ưu – nhược điểm của bánh răng trụ răng thẳng
1 – Ưu điểm
- Dễ dàng chế tạo: Với kết cấu răng thẳng song song trục, việc lập trình và gia công trên máy phay CNC hoặc máy lăn răng diễn ra nhanh chóng, đạt độ chính xác cao với chi phí thấp.
- Hiệu suất truyền động vượt trội: Do các răng ăn khớp trực tiếp và toàn diện, tổn thất ma sát được giảm thiểu, đảm bảo tỷ số truyền luôn chính xác và không bị trượt.
- Không tạo lực đẩy dọc trục: Một ưu thế lớn của răng thẳng là khi hoạt động không sinh ra lực đẩy dọc theo trục quay ($axial force$), giúp bảo vệ ổ bi và các linh kiện liên kết khỏi sự mài mòn sớm.

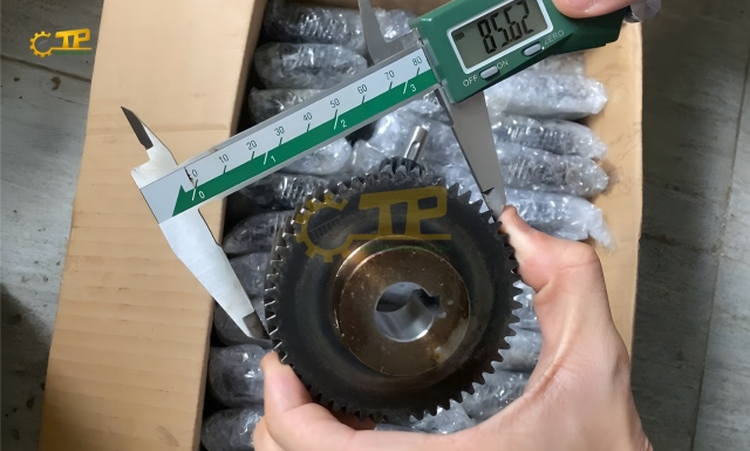

- Bảo trì thuận tiện: Thiết kế đơn giản cho phép kỹ thuật viên dễ dàng kiểm tra, vệ sinh và thay thế linh kiện mà không đòi hỏi các quy trình tháo lắp phức tạp.
2 – Nhược điểm
- Độ ồn và rung động: Do toàn bộ bề mặt răng tiếp xúc và rời nhau một cách đột ngột, bánh răng trụ thẳng thường tạo ra tiếng ồn khá lớn và độ rung nhất định khi vận hành ở tốc độ cao.
- Tải trọng động lớn: Việc tiếp xúc tức thời tạo ra các xung lực mạnh, nếu bắt buộc chạy liên tục ở cường độ cao vượt ngưỡng, răng có thể bị mẻ hoặc mài mòn nhanh hơn so với bánh răng nghiêng.
- Độ mượt mà hạn chế: Quá trình truyền động không êm ái bằng các dòng răng nghiêng hay côn xoắn, do đó thường không ưu tiên cho các cơ cấu yêu cầu sự tĩnh lặng tuyệt đối.
4. Phân loại bánh răng trụ răng thẳng
Dựa trên các tiêu chuẩn gia công công nghiệp hiện nay, bánh răng trụ răng thẳng được phân chia thành các nhóm cụ thể để khách hàng dễ dàng lựa chọn theo nhu cầu sản xuất thực tế:
4.1. Theo Modul (Kích thước răng)
Đây là tiêu chí phân loại cơ bản nhất dựa trên độ lớn của răng. Các sản phẩm được chia thành dải Modul tiêu chuẩn phổ biến từ nhỏ đến lớn như M1, M1.5, M2, M2.5, M3, M4, M5... Trị số Modul càng cao thì kích thước răng và khả năng chịu tải trọng của bộ truyền càng lớn.

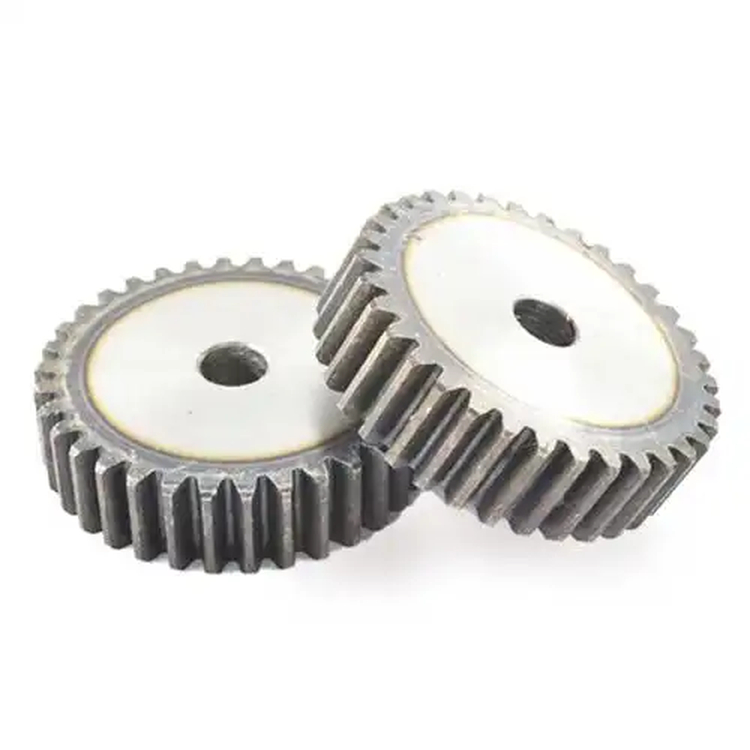

4.2. Theo kiểu dáng moay ơ (Hub)
- Bánh răng loại A: Có thiết kế dạng đĩa phẳng, không có phần gù ở tâm (moay ơ), giúp tối ưu hóa không gian lắp đặt trong các cụm chi tiết hẹp.
- Bánh răng loại B: Có phần gù nhô ra ở một hoặc cả hai bên tâm bánh răng, giúp tăng diện tích tiếp xúc với trục và tạo sự chắc chắn khi cố định bằng then hoặc lỗ cấy ốc.

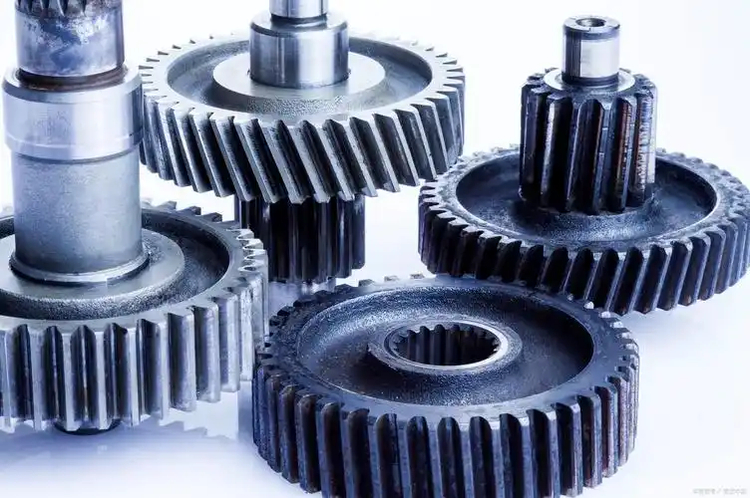

4.3. Theo vật liệu chế tạo
- Thép C45: Loại vật liệu phổ biến nhất nhờ tính kinh tế và khả năng nhiệt luyện tốt.
- Thép hợp kim SCM440: Dành cho các bộ truyền chịu tải trọng động lớn và yêu cầu độ bền mỏi cao.
- Inox 304: Chuyên dùng trong môi trường ẩm ướt hoặc hóa chất để chống oxy hóa.
- Gang: Có đặc tính chịu nén tốt và giảm chấn hiệu quả.
- Nhựa kỹ thuật: Giải pháp tối ưu để giảm tiếng ồn, giảm trọng lượng và không cần bôi trơn nhiều.
4.4. Theo đặc điểm bề mặt răng
- Bánh răng tiêu chuẩn: Là dòng chưa qua xử lý nhiệt, dễ dàng gia công thêm lỗ tâm hoặc xọc then theo ý muốn.
- Bánh răng tôi cao tần: Phần răng đã được nhiệt luyện để đạt độ cứng bề mặt cao (thường từ 45 – 62 HRC), giúp tăng khả năng chịu mài mòn và kéo dài tuổi thọ sử dụng dưới cường độ làm việc cao.

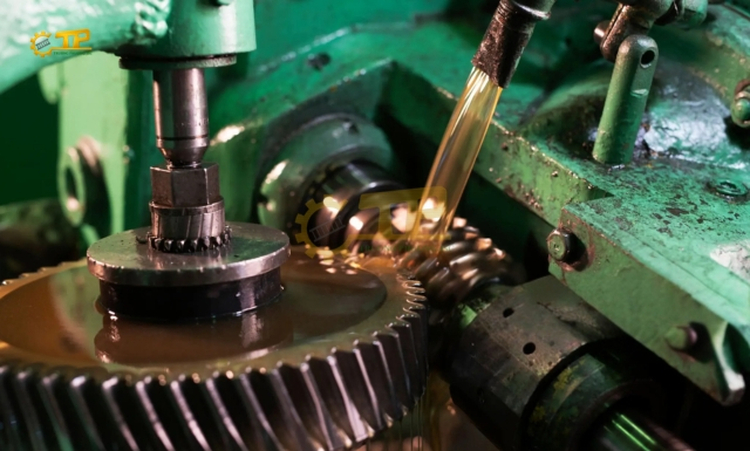

5. Ứng dụng của bánh răng trụ răng thẳng
Nhờ tính kinh tế và hiệu năng ổn định, bánh răng trụ răng thẳng hiện diện trong hầu hết các lĩnh vực sản xuất và thiết kế máy móc công nghiệp.
- Máy móc cơ khí công cụ: Là linh kiện không thể thiếu trong các máy tiện, máy phay, máy bào và các dòng máy CNC đòi hỏi sự truyền động lực trực tiếp.
- Hệ thống hộp số giảm tốc: Sử dụng trong các hộp số đơn giản của động cơ điện, các bộ truyền động công suất trung bình trong nhà máy.
- Dây chuyền sản xuất và băng tải: Ứng dụng mạnh mẽ trong các hệ thống băng chuyền vận tải vật liệu, dây chuyền đóng gói và lắp ráp tự động hóa.
- Thiết bị gia dụng và công nghiệp nhẹ: Xuất hiện trong các máy trộn, máy in, máy dệt và các thiết bị ngành thực phẩm (thường dùng vật liệu nhựa hoặc inox).
6. Trường Phương – Đơn vị gia công bánh răng trụ răng thẳng uy tín
Công ty Cổ phần Trường Phương Việt Nam là đơn vị dẫn đầu trong việc sản xuất và gia công các thiết bị truyền động cơ khí chính xác, đáp ứng mọi yêu cầu khắt khe về kỹ thuật cho doanh nghiệp.

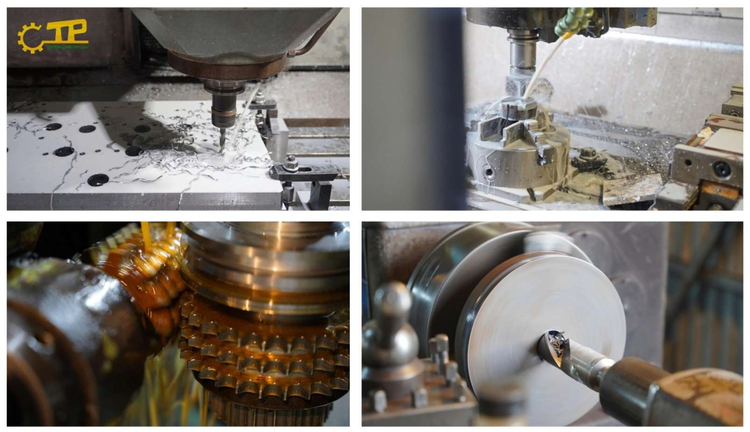

- Năng lực thiết bị hiện đại: Trường Phương vận hành hệ thống nhà xưởng tối tân với 07 máy phay CNC (3 trục và 3+5 trục), 08 máy tiện CNC cùng 06 máy phay răng/lăn răng chuyên dụng. Điều này cho phép đơn vị gia công các dòng bánh răng trụ thẳng đạt cấp chính xác cao nhất.
- Gia công tùy chỉnh theo yêu cầu: Tiếp nhận gia công mọi thông số đặc thù như taro lỗ, sọc then, phay lỗ cấy ốc với các bước Modul đa dạng từ $M1$ đến $M5$ và hơn thế nữa.
- Chất lượng bề mặt vượt trội: Sản phẩm tại Trường Phương được xử lý nhiệt luyện đạt độ cứng bề mặt từ 45 – 62 HRC, đảm bảo khả năng chống mài mòn tuyệt vời và tuổi thọ vận hành bền bỉ.
- Dịch vụ chuyên nghiệp: Cam kết mức giá cạnh tranh nhất thị trường, hỗ trợ tư vấn thiết kế miễn phí và đảm bảo tiến độ giao hàng đúng hẹn trên toàn quốc.
Bánh răng trụ răng thẳng là chi tiết truyền động kinh điển nhưng vẫn giữ vai trò then chốt trong nền cơ khí hiện đại. Việc lựa chọn đơn vị gia công có năng lực thiết bị mạnh và quy trình kiểm soát chặt chẽ như Trường Phương sẽ giúp doanh nghiệp sở hữu những bộ truyền động chất lượng cao, tối ưu hóa hiệu suất máy móc và giảm thiểu chi phí vận hành.
|
