Bạc đạn UCP 205 – Gối đỡ trục 25 mm, thông số và ứng dụng

Bạc đạn UCP 205 được sử dụng để đỡ trục quay đường kính 25 mm trên các cụm máy và hệ thống truyền động. Sản phẩm có thân chân đế với hai lỗ bắt bulông, bên trong lắp vòng bi UC205 thành bộ.

Dòng này còn được gọi là gối đỡ UCP 205, vòng bi UCP 205 hoặc gối bi UCP 205. Kiểu chân đế thường gặp tại những vị trí có bệ đỡ phía dưới trục, chẳng hạn cụm con lăn, trục băng tải và máy móc sản xuất.

Trường Phương Việt Nam cung cấp gối bi XPZ và ETK, hỗ trợ tư vấn theo kích thước trục, mã sản phẩm và điều kiện làm việc.

Đặc điểm bạc đạn UCP 205 dạng chân đế

UCP205 có phần thân đứng bao quanh vòng bi và chân đế kéo dài sang hai bên. Hai vị trí bắt bulông tạo liên kết giữa bộ gối với bệ máy, trong khi vòng bi ở giữa tiếp nhận trục quay.

Với phiên bản lỗ hệ mét thông dụng, UCP205 dùng cho trục 25 mm. Chiều cao từ mặt đế đến tâm trục là 36,5 mm, giúp xác định vị trí đường trục so với bề mặt đặt gối.

Kiểu thân này khác với gối mặt bích vuông, oval hoặc tròn. Nếu máy đang dùng một dòng khác, cùng đường kính trục chưa đủ để thay trực tiếp sang UCP205 vì vị trí liên kết và kích thước thân không giống nhau.

Các kiểu dáng liên quan được giới thiệu trong danh mục gối đỡ vòng bi của Trường Phương Việt Nam.

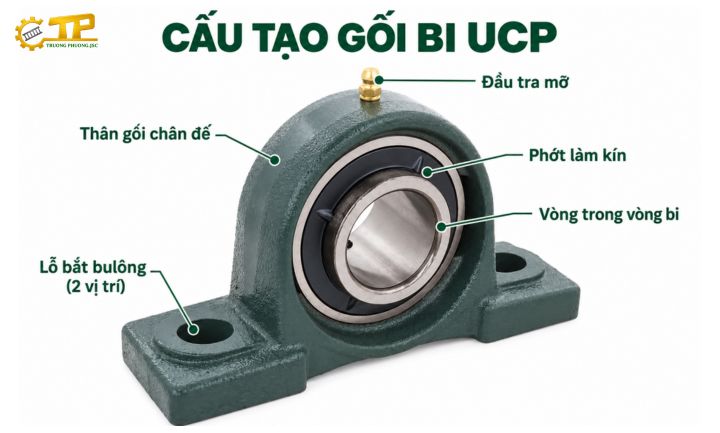

Cấu tạo gối bi UCP 205

Bộ gối UCP205 gồm vòng bi UC205 và thân gối P205. Thông thường thân gối bằng gang, còn vòng bi bằng thép.

Vòng trong có lỗ tiếp nhận trục và vít chặn để tạo liên kết với trục. Vòng ngoài được lắp trong thân gối; phớt nằm ở hai bên vòng bi, góp phần giữ mỡ và hạn chế tạp chất xâm nhập.

Đầu tra mỡ trên thân tạo vị trí bổ sung chất bôi trơn đối với phiên bản cho phép tra mỡ. Hình dáng chi tiết và kết cấu làm kín được xác nhận theo từng dòng sản phẩm.

Mã UCP205 chỉ bộ gối hoàn chỉnh, UC205 chỉ vòng bi và P205 chỉ thân gối. Khi trao đổi về sản phẩm thay thế, cách gọi này giúp làm rõ nhu cầu nguyên bộ hay riêng từng bộ phận.

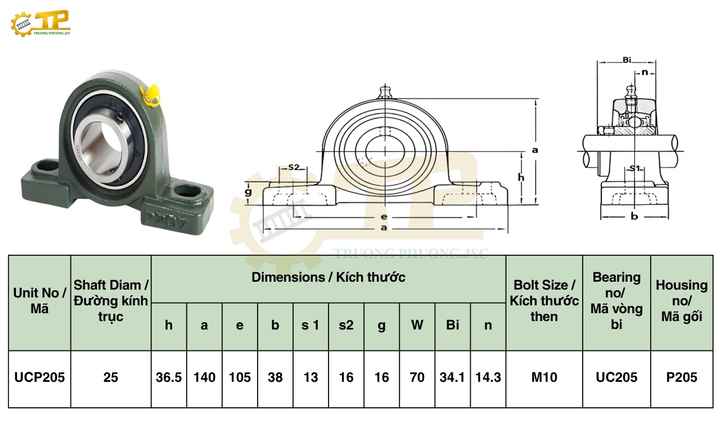

Bảng kích thước gối đỡ UCP 205

Bên cạnh đường kính lỗ trục, các kích thước thường được quan tâm là chiều cao tâm, chiều dài chân đế và khoảng cách hai lỗ liên kết.

Chẳng hạn, khoảng cách tâm hai lỗ 105 mm thể hiện vị trí liên kết của chân gối với bệ. Chiều cao tâm 36,5 mm liên quan đến đường trục của cụm máy. Các số liệu trên phục vụ tra cứu kích thước. Thông số tải, tốc độ và kết cấu làm kín của XPZ hoặc ETK được xác nhận theo sản phẩm tương ứng.

Xem thêm các cỡ khác trong cùng dòng tại trang gối đỡ UCP.

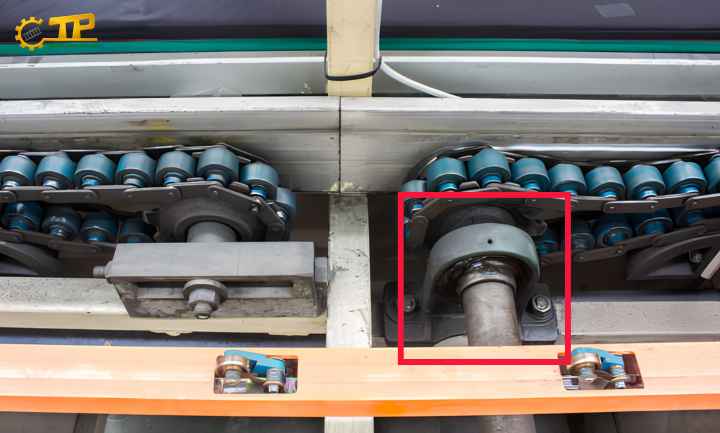

Ứng dụng vòng bi UCP 205 trong máy móc

Vòng bi UCP205 thường xuất hiện trên các cụm trục con lăn, băng tải và thiết bị cơ khí có đường kính vị trí lắp tương ứng. Phần chân đế tạo điểm liên kết với khung, còn vòng bi đảm nhiệm chuyển động quay của trục.

Ở cụm truyền động bằng đai hoặc xích, tải lên bộ gối liên quan đến lực truyền động và vị trí puly, nhông so với các điểm đỡ. Vì vậy, một bộ gối dùng đúng cỡ trục vẫn cần đáp ứng tải và tốc độ của thiết bị.

Với hệ thống dùng nhông xích công nghiệp, ảnh toàn cụm thể hiện vị trí nhông và các gối đỡ sẽ giúp việc trao đổi sản phẩm rõ hơn.

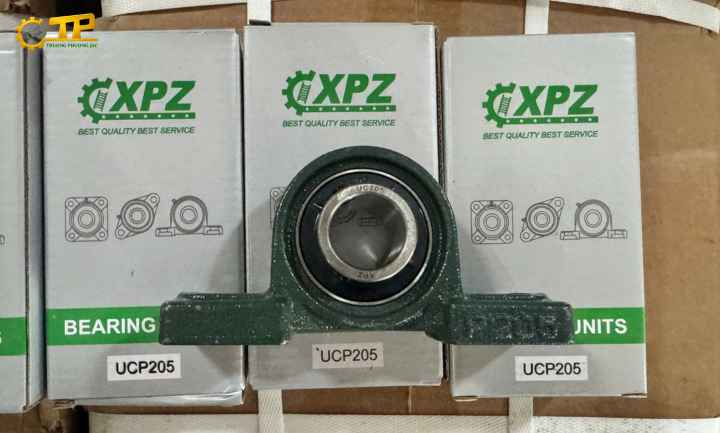

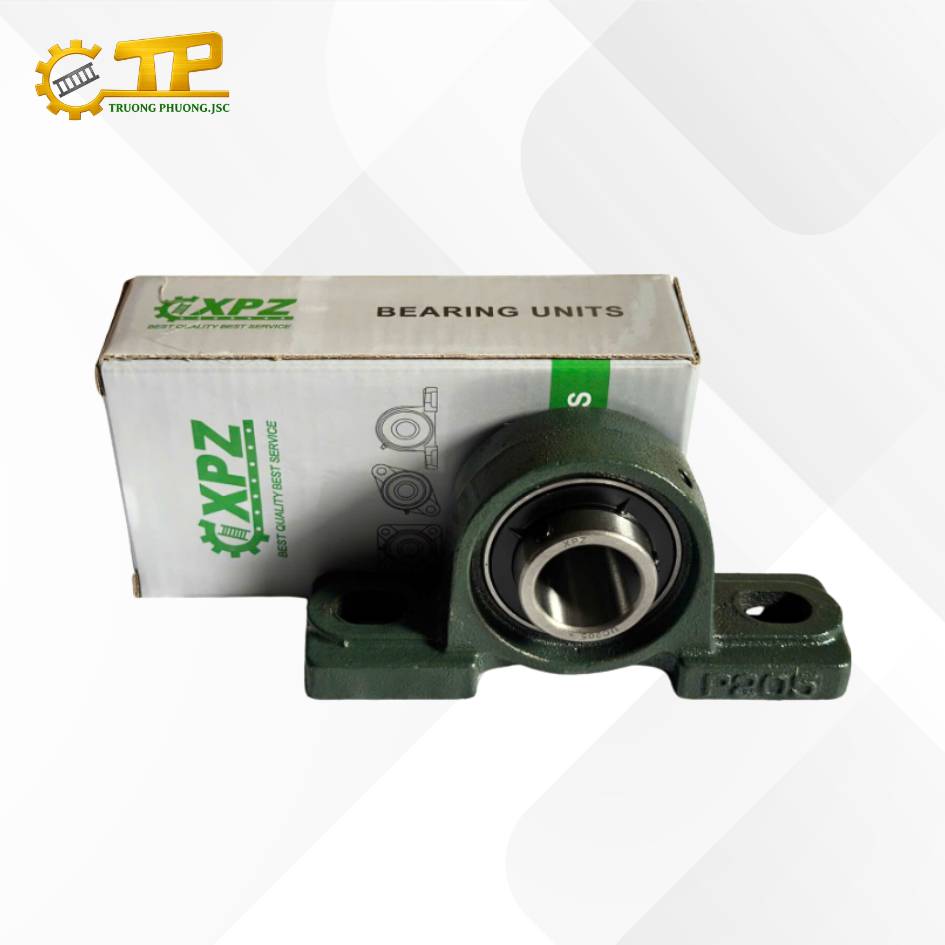

Bạc đạn UCP 205 XPZ và ETK tại Trường Phương Việt Nam

Trường Phương Việt Nam cung cấp gối bi XPZ thuộc phân khúc cơ bản và ETK thuộc phân khúc chất lượng cao, để khách hàng lựa chọn theo nhu cầu sử dụng.

Khi trao đổi về UCP205, thông tin bắt đầu từ mã gối, đường kính trục 25 mm và điều kiện vận hành. Các yêu cầu về tải, tốc độ và môi trường được xem cùng thông số của từng dòng.

Với thiết bị đang dùng gối cũ, khách hàng có thể gửi ảnh sản phẩm và ký hiệu trên thân hoặc vòng bi. Những thông tin này giúp nhận diện bộ gối và phạm vi thay thế thuận tiện hơn.

Hướng dẫn sử dụng gối đỡ UCP 205

Trước khi sử dụng, xác nhận đường kính vị trí lắp trục 25 mm, chiều cao tâm và khoảng cách lỗ phù hợp với máy. Với mã có hậu tố, cần phân biệt phiên bản lỗ hệ mét và hệ inch để tránh nhầm cỡ.

Khi lắp, bề mặt trục và mặt gá cần sạch, các điểm đỡ được căn chỉnh trước khi siết theo hướng dẫn sản phẩm. Trong quá trình vận hành, theo dõi tiếng ồn, nhiệt độ, độ rơ và tình trạng phớt; việc bổ sung mỡ thực hiện theo yêu cầu của vòng bi và điều kiện làm việc.

Tư vấn bạc đạn UCP 205 tại Trường Phương Việt Nam

Trường Phương Việt Nam hỗ trợ tư vấn gối đỡ UCP205 theo mã sản phẩm, kích thước trục và yêu cầu thiết bị. Khách hàng có thể gửi ảnh bộ gối, số lượng và dòng XPZ hoặc ETK quan tâm để trao đổi.

Với nhu cầu thay thế, ảnh vị trí gá cùng kích thước bệ đỡ giúp làm rõ sự tương ứng giữa sản phẩm và cụm máy đang sử dụng.
